WIFI SEND FREEDOM – #A4Revolution

所有文件、程式碼都以 CC0 釋出

主要程式: SpeakUp.ino
測試程式: BeaconTest.ino

專案起源

#白紙革命時，看到有人分享：基于esp8266的wifi ssid广播通信這個專案。

簡單來說，這位網友利用一片小型的 WiFi 開發板，建置了一個 WiFi Hotspot，透過不斷地同時廣播多個 SSID 名稱來表達訴求。

原理就跟你使用手機分享熱點是一樣的，只是通常手機開啟熱點後，只能廣播一個 SSID。另一件你需要知道的是，一般來說每個網路裝置都會有一個唯一的 MAC 地址（或者說網卡地址），該資訊是設備生產時就燒寫在硬體的，目的是用來識別網路封包的來源和目的地。因此如果使用市面上販售的手機、平板或路由器來做這件事，在技術上是可以透過監聽封包中的 MAC 地址溯源是從哪個手機發送出來的。

但這個 WiFi SSID 廣播裝置，除了可「同時」發送多個 SSID 名稱，並且會隨機產生假的 MAC 地址，用以隱蔽發送者的資訊。從 libreddit 貼文下方的幾則討論中，可以抓幾個技術上的重點：

MAC 地址是隨機產生的，封包使用低階的 API 函式發送
可使用行動電源供電，方便攜帶進入集會遊行場所
SSID 有 32 bytes 的限制，如果要顯示中文就會更有限制
透過掃描 RSSI 訊號的強弱，是有可能被（物理）定位的，尤其是訊號弱的時候 – 可使用外接天線或定點放置

使用硬體

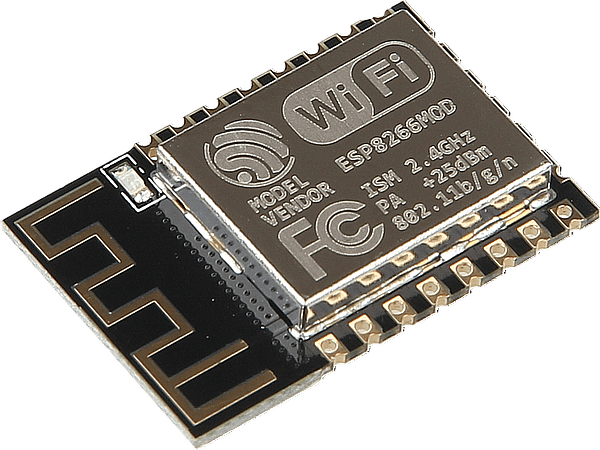

使用的硬體是 ESP8266 – 一個由上海樂鑫生產的低價 WiFi 晶片。ESP8266 在 Maker 圈子算是非常熱門的開發板，後來樂鑫又生產了後繼的 ESP32。理論上程式碼也能夠在 ESP32 的開發板上運作。不過就價格來說，仍是 ESP8266 比較有優勢。

程式碼

網友 u/ComprehensiveMall713 在 libreddit 貼文中提供的程式碼
tabarra 寫的 ESP8266-ABS
H-LK 寫的 ESP8266-SSID-Text-Broadcast
kripthor 寫的 WiFiBeaconJam

這個清單由上到下就是一連串的 revision。發文的網友參考 tabarra 的 code，tabarra 當初是參考 H-LK 的 code。而 H-LK 說他是 based-on kripthor 的 code。歡迎來到開源的世界，你可以站在前人的肩膀上 fork 自己的版本。開發環境使用 Arduino IDE 即可。

感想

這個 repository 的名稱命名為 “WIFI SEND FREEDOM”，是因為發現程式碼裡真正送出封包的函示名稱是 wifi_send_pkt_freedom()。

這樣的裝置對「表達訴求」來說是相對隱密的，但力道和震撼度絕對無法與北京四通橋抗議相比。

對我來說，重要的是在 2022 年 – 這個網路科技如此進步的時代。當人民被迫只能使用「白紙」、「WiFi SSID」這樣的媒介表達不滿時，反映的意義是什麼？

研究 & 動手做

ok，回到技術層面。以下會從程式碼裡提取我認為值得學習的東西，順便寫個測試小程式來驗證。

開發環境設定

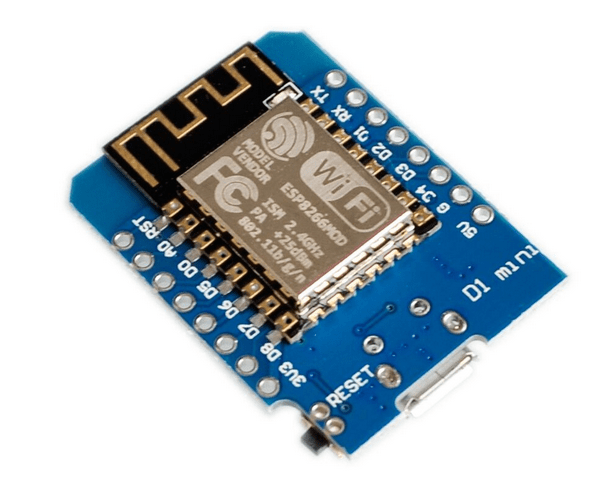

ESP8266 只是一個 WiFi 晶片，通常在進行「開發工作」時，你還會需要主晶片以外的其他週邊電路，提供像是 LED 狀態顯示、供電、按鈕…之類的功能。因此你需要購買的是「使用 ESP8266 為主晶片」的開發板。這裡我選的是便宜的 D1 mini。

大多數支援以 Arduino IDE 開發的開發板，通常在入手後都會做幾件事情:

在 Arduino IDE 中，透過「Boards Manager」新增 IDE 對 ESP8266 系列開發板的支援 – 當然包含你的 D1 mini
- 你必須完成這個步驟，否則你的 Arduino IDE “不認得” ESP8266 系列的開發板
在 Arduino IDE 中選擇正確的開發板型號，然後燒錄 Blink 範例程式 – 確定板子是正常的
開始寫程式，或直接使用前輩們的程式碼

for 1)，你可以參考下面的文字描述（來源），或是直接看 youtube 的影片教學

Start Arduino and open Preferences window.

Enter https://arduino.esp8266.com/stable/package_esp8266com_index.json into Additional Board Manager URLs field. You can add multiple URLs, separating them with commas.

Open Boards Manager from Tools > Board menu and find esp8266 platform.

Select the version you need from a drop-down box.

Click install button.

Don’t forget to select your ESP8266 board from Tools > Board menu after installation.

如果這個步驟有正確完成，在 IDE 的「Tools > Board」選單中應該會出現「ESP8266 Boards」的子選單。

for 2)，因為 ESP 系列的晶片價格便宜，所以在市面上可以看到不同外觀的相容板在販售。對開發者來說，最麻煩的就是在 IDE 中選擇正確的開發板型號。例如我所使用的 D1 mini 在上圖的選單中就出現了很多個，那到底是哪一個呢？以下是我自己的查找方式。

大部分 Arduino IDE 支援的開發板，為了除錯方便都會上一顆 LED 燈在開發板上，只要查到那個 LED 占用哪一個 GPIO，然後從 esp8266 的 board support 程式碼中就可以溯源 IDE 會顯示的名稱。以我使用的 D1 mini 為例，我知道它的板載 LED 接在 GPIO2 的腳位上，因此我可以在 https://github.com/esp8266/Arduino.git 中搜尋 LED_BUILTIN 為 2 的檔案。

[14:47:31 (master) arduino-esp8266] $ find -type f | xargs grep -w 'LED_BUILTIN 2'
./variants/wiolink/pins_arduino.h:#define LED_BUILTIN 2  //blue
./variants/espino/pins_arduino.h:#define LED_BUILTIN 2
./variants/eduinowifi/pins_arduino.h:#define LED_BUILTIN 2
./variants/arduino_spi/pins_arduino.h:#define LED_BUILTIN 2
./variants/phoenix_v2/pins_arduino.h:#define LED_BUILTIN 2
./variants/wifi_slot/pins_arduino.h:#define LED_BUILTIN 2
./variants/d1_mini/pins_arduino.h:#define LED_BUILTIN 2
./variants/agruminolemonv4/pins_arduino.h:#define LED_BUILTIN 2
./variants/espresso_lite_v2/pins_arduino.h:#define LED_BUILTIN 2
./variants/nodemcu/pins_arduino.h:#define LED_BUILTIN 2
./variants/d1/pins_arduino.h:#define LED_BUILTIN 2
./variants/inventone/pins_arduino.h:#define LED_BUILTIN 2
./variants/wifio/pins_arduino.h:#define LED_BUILTIN 2

上面的清單中，最有可能的應該是 “d1_mini” (./variants/d1_mini/pins_arduino.h)。然後在從 boards.txt 中找出它在 IDE 選單中使用的名稱。

[14:49:49 (master) arduino-esp8266] $ grep -w d1_mini.name boards.txt
d1_mini.name=LOLIN(WEMOS) D1 R2 & mini

所以，如果我要在 Arduino IDE 上使用 D1 mini，我該選擇的 Borad name 是「LOLIN(WEMOS) D1 R2 & mini」。

然後燒錄「File → Examples → 01.Basics」下的 Blink 程式，如果看到板載 LED 燈正常閃爍，表示你的開發板和開發環境已經準備好了。

IEEE 802.11 beacon frames

要理解程式碼，最好的方式就是從最小實作開始。我所找到的程式碼中，kripthor 寫的 WiFiBeaconJam 是最簡單的。從程式碼的撰寫邏輯來看，大致上就是宣告一個 packet[] 用來放 wifi beacon 封包的內容，然後在 loop() 裡面將它以 wifi_send_pkt_freedom() 瘋狂輸出 beacon 訊號。loop() 裡面的內容是巨觀流程，很容易理解 – 設定 channel、替換封包內的某些 MAC 位址、替換 SSID 的內容，最後發送訊號。

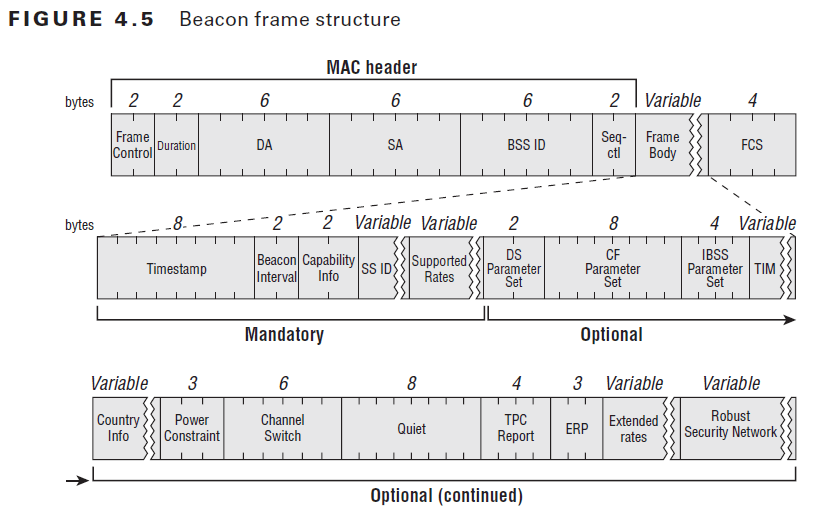

所以最需要研究的部分就是 packet[] 陣列裡的那些 16 進位碼是什麼？事實上那就是 802.11 beacon 的封包格式，你可以用關鍵字搜尋到一些示意圖，或是直接去看 IEEE 802.11 Standard 文件。

對照 WiFiBeaconJam 的程式碼，我稍微精簡了一些東西，並在 packet[] 的內容中將封包欄位註記在註解裡。

/*
 * MAC Header:
 *
 * frame control – control bits (figure-2 and figure-3),
 * DA – destination MAC address; we use ethernet broadcast so the address is FF:FF:FF:FF:FF:FF,
 * SA – source MAC address; we should set here some fake MAC address,
 * BSS ID – Basic Service Set Identifier; this field usually represents access point MAC address so we can use SA address,
 * seq-ctl – sequence control; we can use zero value here.
 */

#include <Arduino.h>
#include <ESP8266WiFi.h>
extern "C" {
#include "user_interface.h"
}

// Beacon Packet buffer
uint8_t packet[128] = {

  /* --- MAC header, length:24 --- */
  /* 0000    */ 0x80, 0x00,                                     /* Frame control; type/subtype: 0x80 => Beacon Type */
  /* 0002    */ 0x00, 0x00,                                     /* Duration */
  /* 0004    */ 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,             /* (DA) Destination MAC Address: FF:FF:FF:FF:FF:FF for Broadcast */
  /* 000a,10 */ 0x01, 0x02, 0x03, 0x04, 0x05, 0x06,             /* (SA) Source MAC Address: any fake MAC address */
  /* 0010,16 */ 0x01, 0x02, 0x03, 0x04, 0x05, 0x06,             /* (BSS ID) usually same as SA */
  /* 0016,22 */ 0xc0, 0x6c,                                     /* Sequence Control */

  /* --- Frame Body, length: 0~2312 --- */
  /* 0018,24 */ 0x83, 0x51, 0xf7, 0x8f, 0x0f, 0x00, 0x00, 0x00, /* Timestamp: the number of microseconds the AP has been active */
  /* 0020,32 */ 0x64, 0x00,                                     /* Beacon Interval */
  /* 0022,34 */ 0x01, 0x04,                                     /* Capability Info */

  /* --- SSID, length: 0~32 */
  /* 0024,36 */ 0x00,                                           /* Element ID: 0 => SSID */
  /* 0025,37 */ 0x0d,                                           /* Length: length of SSID */
  /* 0026,38 */ 0x23, 0x41, 0x34, 0x52, 0x65,                   /* SSID: "#A4Revolution" */
                0x76, 0x6F, 0x6C, 0x75, 0x74,
                0x69, 0x6F, 0x6E,

  /* --- Supported Rates --- */
                0x01,                                           /* Element ID: 1 => Supported Rates */
                0x08,                                           /* Length */
                0x82, 0x84, 0x8b, 0x96, 0x24, 0x30, 0x48, 0x6c, /* Supported Rates (8 bytes) */

  /* --- DS Parameter set --- */
                0x03,                                           /* Element ID: 3 => DSSS Parameter Set */
                0x01,                                           /* Length */
                0x06                                            /* Current Channel */
};

void setup() {
  wifi_set_opmode(STATION_MODE);
  wifi_promiscuous_enable(1);

}

void loop() {
  wifi_set_channel(6);

  packet[10] = packet[16] = random(256);
  packet[11] = packet[17] = random(256);
  packet[12] = packet[18] = random(256);
  packet[13] = packet[19] = random(256);
  packet[14] = packet[20] = random(256);
  packet[15] = packet[21] = random(256);

  wifi_send_pkt_freedom(packet, 64, 0);
  wifi_send_pkt_freedom(packet, 64, 0);
  wifi_send_pkt_freedom(packet, 64, 0);
  delay(1);
}

一些關於 802.11 標準的細節我就不再往下鑽研了，直接點出幾個重點：

BSSID 和 SA 通常寫一樣就好，因此你可以在 loop() 裡看到 packet[10] = packet[16] = random(256); 這樣的程式碼。
SSID 的 string 從 packet[38] 開始設定，並且 SSID 的長度必須設定在 packet[37]，另外 SSID 的規範最大長度是 32 bytes
SSID 後面還有「Supported Rates」和「DS Parameter Set」（對照封包示意圖和程式碼）

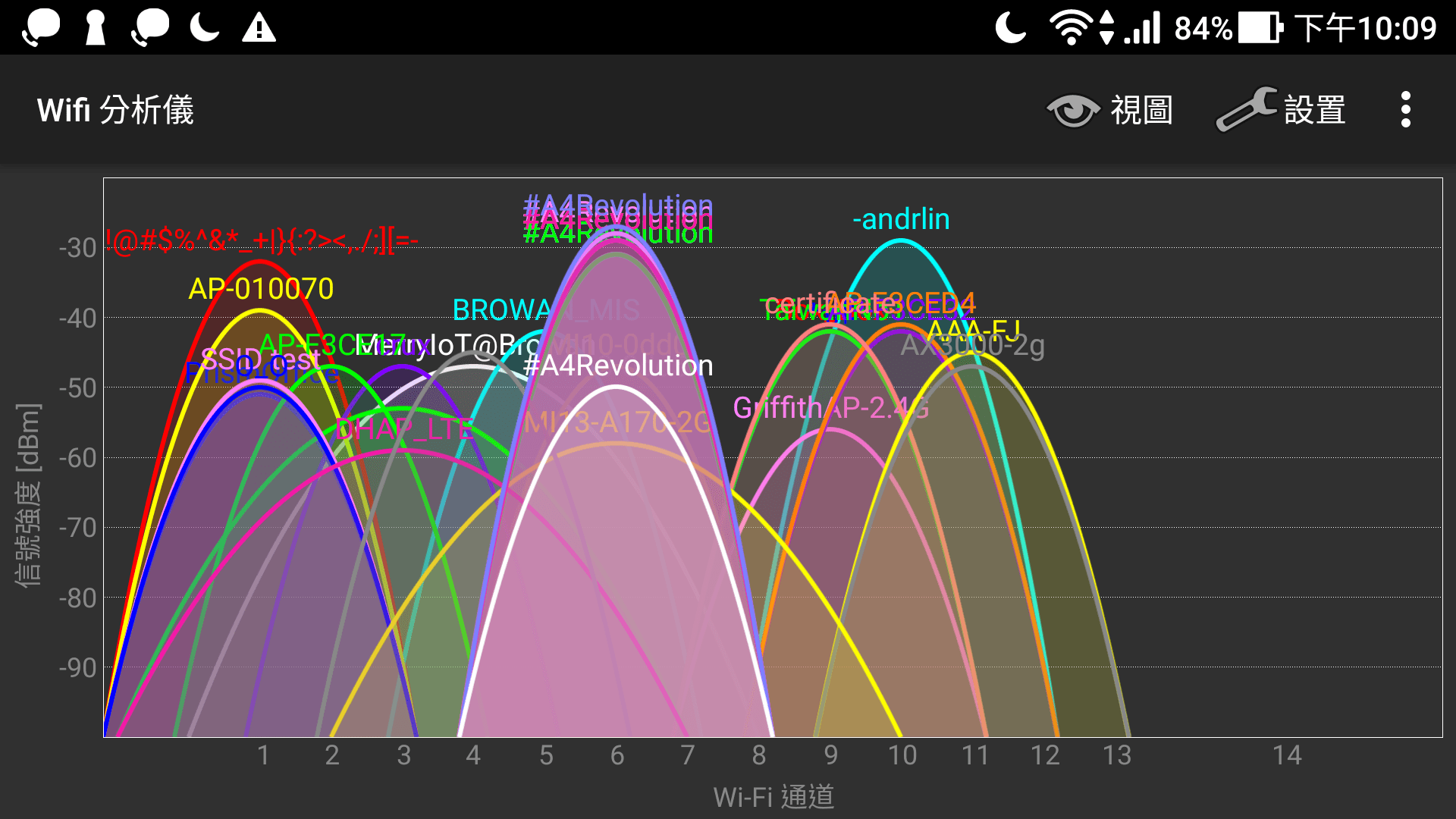

將 BeaconTest.ino 燒錄到 D1 mini 後，WiFi 應該可以掃到名為「#A4Revolution」的 SSID。而且從分析儀來看，事實上它產生了很多個相同 SSID 的訊號，只是因為它們都使用同一個 wifi channel，名字也一樣，所以在手機的掃描結果看起來就只有一個。

知道原理後，就可以從「程式碼的角度」思考要做哪些更動：

傳入 wifi_set_channel() 的 channel number 使用亂入產生
- 不同國家可能可使用的 channel 範圍不同，但使亂數產生 1~12 之間的數值應該通用性蠻高的
- 記得 packet[] 的最後一個 byte 是 Current Channel，要更新
- TBD: 如果直接更新 Current Channel 欄位，是否還需要使用 wifi_set_channel() ?
從 packet[38] 開始要能填入自定義的 SSID string，而且最好不要輸入 Hex 這樣的 raw data，太不直觀了
- 記得更新 packet[37] 的 SSID 長度
接續在 SSID 後面的 Supported Rates 和 DS Parameter set，其長度都為 13，可以在決定 SSID 後再加上來
wifi_send_pkt_freedom() 的第二個參數是 packet[] 的使用長度，應該要自動計算
loop() 的抽象化程度可以再好一些

發聲

最終的程式碼在 SpeakUp 目錄下。你需要修改的是 ssid_list[] 清單裡的內容。

const char *ssid_list[] = {
  // UTF-8 encoder/decoder: https://mothereff.in/utf-8
  " 1 \xE4\xB8\x8D\xE8\xA6\x81\xE6\xA0\xB8\xE9\x85\xB8\xE8\xA6\x81\xE5\x90\x83\xE9\xA3\xAF", /* 不要核酸要吃飯 */
  " 2 \xE4\xB8\x8D\xE8\xA6\x81\xE5\xB0\x81\xE6\x8E\xA7\xE8\xA6\x81\xE8\x87\xAA\xE7\x94\xB1", /* 不要封控要自由 */
  " 3 \xE4\xB8\x8D\xE8\xA6\x81\xE8\xAC\x8A\xE8\xA8\x80\xE8\xA6\x81\xE5\xB0\x8A\xE5\x9A\xB4", /* 不要謊言要尊嚴 */
  " 4 \xE4\xB8\x8D\xE8\xA6\x81\xE6\x96\x87\xE9\x9D\xA9\xE8\xA6\x81\xE6\x94\xB9\xE9\x9D\xA9", /* 不要文革要改革 */
  " 5 \xE4\xB8\x8D\xE8\xA6\x81\xE9\xA0\x98\xE8\xA2\x96\xE8\xA6\x81\xE9\x81\xB8\xE7\xA5\xA8", /* 不要領袖要選票 */
  " 6 \xE4\xB8\x8D\xE5\x81\x9A\xE5\xA5\xB4\xE6\x89\x8D\xE5\x81\x9A\xE5\x85\xAC\xE6\xB0\x91", /* 不做奴才做公民 */

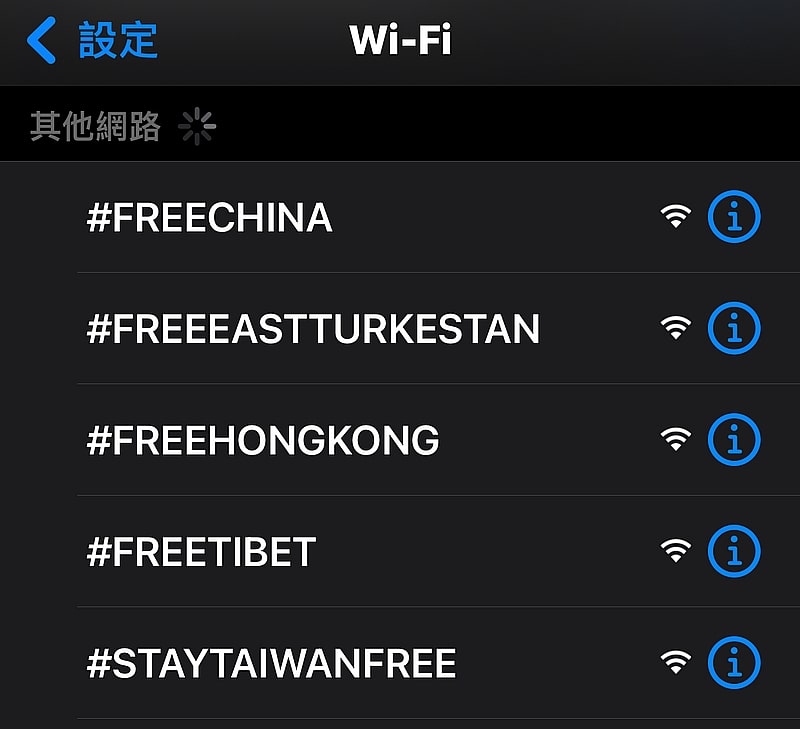

  //  " #FREEHONGKONG",
  //  " #FREEEASTTURKESTAN",
  //  " #FREETIBET",
  //  " #STAYTAIWANFREE",
  //  " #FREECHINA",
};

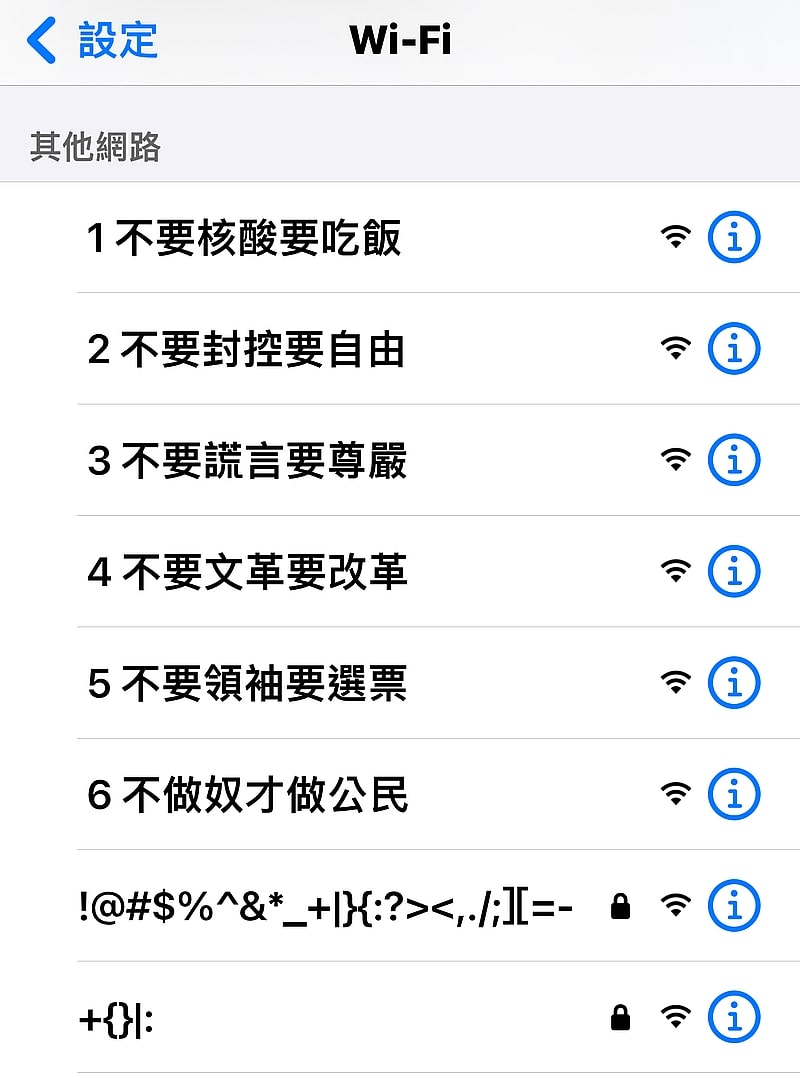

運作效果

從分析儀上可以看得出來，每個 SSID 都隨機出現在不同的 channel

一些重點提醒

根據實測，如果你希望能「同時顯示」，差不多 6 ~ 8 個 SSID 是比較適當的。
如果你的 SSID 需要使用中文，必須先 encode 為 utf8 格式，可以利用一些 UTF8 Encode Online Tool。
調整 beacon_packet[] 裡的 Beacon Interval 似乎也會影響 SSID 同時顯示的個數，但我沒有再繼續鑽研了。

~ END ~
